YAMAHA RTX830とV6プラス対応

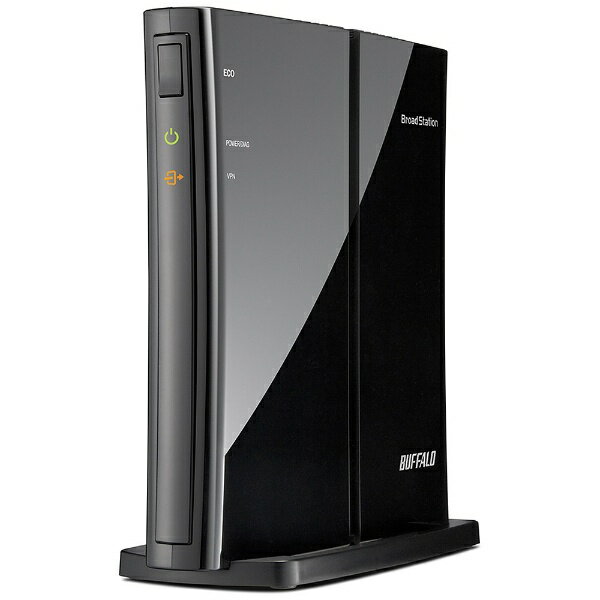

現在、自宅では以前から使っている、BHR-4GRVによるPPPoE接続と、RTX830によるv6プラス接続（IPv6,IPv4）の2ルートで接続を行っている。サーバー類は基本的にPPPoE側で、デバイスものをV6プラス経由で使用している感じ。

　これも使い始めてから気付いた構成なので、PPPoEが無かったらサーバーは諦めざるを得なかったところだ。危ない危ない。ということなので、基本的には既存環境を壊すことなく、ONU直下にHUBを噛ませてルータを並列接続することで環境が実現できている。

　RTX830の設定についてはV6プラスの設定例がホームページに公開されているのでそのまま入力するだけ。（WebUI上に張り付けて実行するだけ）ひかり電話のあり/なしで設定が異なるが、それさえ間違わなければ本当に張り付けるだけで設定が完了する。ネットにつなぐという点ではこれで終わり。

　問題なのはV6プラス環境下でIPv4のポートを外部公開する場合の方法である。ネットを調べると、ほとんどの人はあまりの自由度のなさにPPPoE経由の接続に話をすり替えている。（我が家の従来接続方法）

　我が家での課題は、このPPPoE接続に使用しているBHRによるポート変換で、スループットとコスパはいい機種なのだが、ポート変換ルールが最大32までしか設定できない。この上限に限界を感じてRTX830を追加した次第。

今回は、このV6プラス経由のIPv4のポート変換に挑戦してみようという趣旨である。

IPv4/IPv6接続判定ツール

上記アドレスにアクセスし、IPv6アドレスをメモする。下のようにIPv6接続表示であればOK。

そもそもIPv4だとそれ以前の問題なのでやり直し。

割り当てられたポート番号を表示可能なサイトに行き、先ほどのIPv6アドレスを入力する。

V6プラスであれば割り当てられたポートがブロック単位で表示される。

運良く普段使うポートを使えれば儲けもの、使えない場合は任意のポートを選ぶことになるが、一応49152-65535から選ぶのが無難（最近では1024-65535らしい）

ポート解放はちょっと理解が難しい。まず最初にV6プラス初期設定のIPv4関係を見てみると

# IPv4フィルター関連設定
ip tunnel secure filter in 200030 200039
ip tunnel secure filter out 200099 dynamic 200080 200082 200083 200084 200098 200099
ip filter 200030 pass * 192.168.100.0/24 icmp * *
ip filter 200039 reject *
ip filter 200099 pass * * * * *
ip filter dynamic 200080 * * ftp
ip filter dynamic 200082 * * www
ip filter dynamic 200083 * * smtp
ip filter dynamic 200084 * * pop3
ip filter dynamic 200098 * * tcp
ip filter dynamic 200099 * * udp

ポート転送設定以外にも開放設定があり、基本は細かいフィルターを作ってそれらを適用していくイメージ。

転送については

nat descriptor masquerade static 1000 固有番号転送先ip プロトコルポート

MAP-Eが1000だとして2525ポートを192.168.0.2に転送するときは

nat descriptor masquerade static 1000 1 192.168.0.2 tcp 2525

こんな感じで記載。

ip filter 固有番号 pass 元ip 先ip プロトコル元ポート先ポート

先ほどの例に合わせると

ip filter 201001 pass * 192.168.0.2 tcp * 2525

固有番号は被らないように振る。で、この固有番号を使ってどう使うかを指定する。

ip 経路 secure filter in 固有番号固有番号固有番号・・・・

ここで、初期値には

ip tunnel secure filter in 20030 20039

とある。20030はicmpを通過させるフィルタ。20039は全てを棄却する設定である。

感覚的に追加するときは

ip tunnel secure filter in 20030 20039 201001

と書きたくなるが、これだと棄却フィルタが先に有効になってしまうので意味がない。

記載順序としては

これだけ書いてしまうとブロックされなくなるので注意。
